質量式定量フィーダー カラーセーブ1000(ロスインタイプ)


リアド社

色ムラ防止はもちろん材料コストも抑える高機能・低コストの超精密フィーダー

HOME | 製品カテゴリー | プラスチック成形機器 | 質量式定量材料供給機

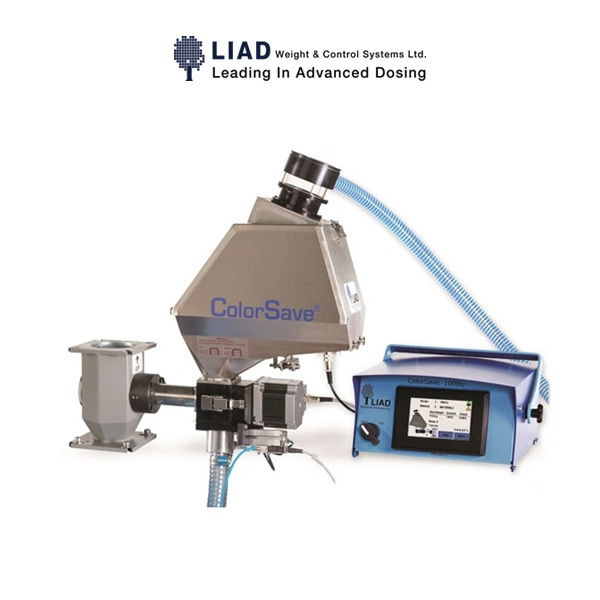

カラーセーブ1000はマスターバッチ、添加剤を精密に質量計量して成形機に投入する材料供給装置です。ホッパーに接続されたスクリューを回転させることにより材料を投入するブレンダーです。材料ホッパーのみを計量する精密なロードセル、モーター速度を自動調節するフィードバック機能など多数の独自技術(一部 特許取得済)により、まさに桁違いの精度の質量制御による材料投入を実現できます。

◎質量式から容量式に切り替えが可能。
◎簡単な日本語表示の設定画面。
◎質量式混合機、連続式!特許方式で材料だけを重量計測します。
◎誰でも簡単設定射出成形:ショット重量、混合率(1.5%など)。

製品の特徴

◎精密な計量

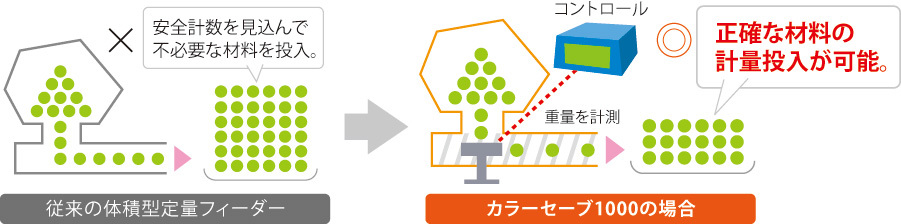

通常のブレンダーは計量の際、ロードセルによって装置全体の重量を計量した上でホッパー内の材料の重量を計算します。装置全体を計量するため振動などにも影響を受け詳細な計量ができない場合があります。ColorSave1000は装置全体ではなく、材料ホッパーのみを計量するロードセルにより外部からの影響も受けず、より精密な計量を可能にしました。



◎自動フィードバック機能

事前に投入されたマスターバッチ・添加剤の重量を測定し、設定した数値と開きがあった場合、自動的にスクリューの回転速度を調節します。


◎材料にあったスクリューの選択

本製品はスクリューを回転させ、その緩急を制御することにより精密な材料投入を行います。より精密な制御のために、ご使用している樹脂の形状・投入量によってスクリューをご用意いたしております。



◎コンパクトな設計

高さを抑え、無駄を省いた設計によりどんな成形機にも直接搭載可能。ローダーでの搬送も可能なため、様々な条件に対応できます。

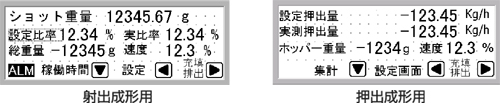

◎コントローラ

日本語表示で操作も簡単。射出成形機用・押出成形機用共にご用意いたしております。



◎様々なメリット

・超精密で再現性の高い投入により不必要な安全係数を見込んだ材料の投入が不要です。
・ロス・イン・ウエイト式制御により最適な制御を常に維持します。
・コンパクトな筐体、高さを抑えたデザインによりどんな射出成形機にもマッチします。
・単純な操作と自動キャリブレーション機能によりセットアップ時間は最小です。
・正確なショット重量の供給。ペレットサイズ、自由落下特性などの影響を受けません!
・専用ソフトウエアによりマスター・バッチ消費量のリアルタイム管理が可能。
・革新的なデザインにより衝撃や振動の影響を受けません。成形機の上に直接搭載可能。
・ベンチュリ式の自動ローダーを装備可能(オプション設定)。
・色替えなどのときに簡単に掃除、保守が可能です。
・供給スクリューは簡単に交換可能です。
・歩留まり率の向上。
・製品品質の向上。

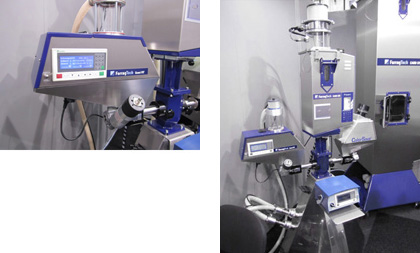

◎コンパクトな一体型タイプもご用意

ColorSave1000のコントローラーを本体に組み込んだコンパクトタイプ「グラビフィット」(ファラグテック社製)もございます。製品の性能は変わらずに、スペースを有効に利用することが出来ます。現場によってセパレートタイプ・コンパクトタイプとお選び頂けます。

仕 様

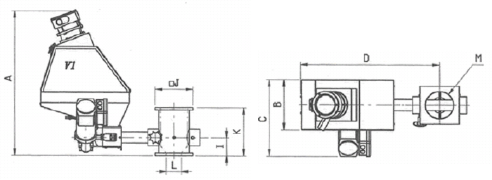

A=544mm B=186mm C=283mm D=500mm I=67mm J=140mm K=180mm L=φ56mm M=φ100mm V1=3リットル

出力レンジ

0.1kg/h~40kg/h 超精密制御も可能です。(1ショット毎に2、3ペレットの投入、かさ比重0.7g/cm3)

ロス・イン・ウエイト式制御、オンラインでのマスター・バッチ/添加剤の定量投入。

重量計量

最大15kgロードセル式(温度補正式)

ホッパー容量

3L(オプション5L)

ローダー

未充填アラーム付きベンチュリ吸い込み式ローダー

モーター

高能力110W DCモーター

操作方法

ショット重量と添加剤/マスター・バッチの投入パーセンテージの入力。自動セットアップ、自動キャリブレーション機能

重量

16kg

コントローラ

SIMENSシーケンサ制御、専用ソフトウエア、アルゴリズムによるパワフルな制御、オプションでRS485ポートによる通信可能。

入力信号

射出サイクル信号用ドライ接点を装備します。

データ記録

総合射出成形時間、添加剤/マスターバッチ重量、平均投入パーセンテージ。

マウント

専用ネックピース・アダプターにより直接射出成形機上に搭載。

電源

単相100V、200W、50/60Hz

※改良のため仕様は予告無く変更する場合があります。

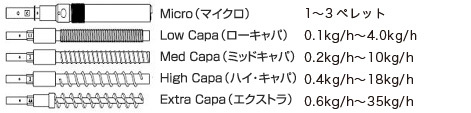

投入スクリュー

マイクロ

1,2ペレット/ショット~0.2kg/h

ローキャパ

0.1kg/h~2.5kg/h

ミッドキャパ

0.2kg/h~10kg/h

ハイ・キャパ

0.4kg/h~25kg/h

エクストラ・キャパ

0.6kg/h~40kg/h

※精密制御のためには最適なスクリュー選択が必要です。
