成形機の上に直接搭載できる小型除湿乾燥機から、据え置き大容量タイプまでラインナップ
圧縮空気を利用し、安定した乾燥を実現したCARDシリーズ。乾燥に必要なエネルギーはヒーターのみ。更に吸着剤などの消耗品を使用しない低コスト設計。シンプルな構造の中に盛り込まれている様々なアイデアが、最高のパフォーマンスを実現しました。
容量は1リットル～最大で3500リットルのものをご用意しており、200Vの電源と圧縮空気が供給できればご使用いただけます。小型タイプの乾燥機は小型成型機に直接搭載ができるため、材料供給を効率化させます。大型タイプの据え置き型でも吸着剤などは使用しないのでランニングコスト削減が可能です。
◎保守費用が限りなくゼロに近いため材料乾燥コストの削減可能！
◎成形機に直接搭載可能。
◎ブリッジ防止の様々なアイデアを盛り込んでいます。
小型除湿乾燥機 カード Gシリーズ
| 商品名 | 圧縮空気消費量 (Nh3/h) |
幅 (mm) |
奥行 (mm) |
高さ (mm) |
重量 (kg) |
最大乾燥処理量【2h】 (kg/h) |
大乾燥処理量【3h】 (kg/h) |
大乾燥処理量【4h】 (kg/h) |
供給電力 (kw) |
| 1G | 1 | 143 | 99 | 242 | 4 | 0.32 | 0.22 | 0.15 | 0.2 |

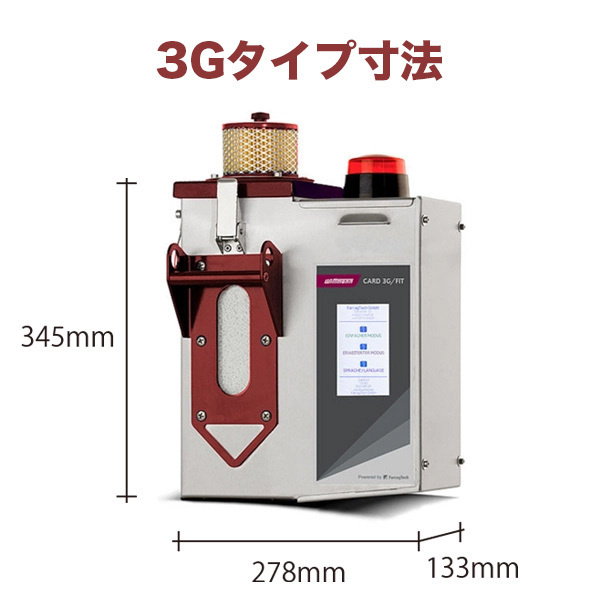

| 3G | 2 | 278 | 133 | 345 | 9 | 1 | 0.7 | 0.5 | 0.2 |
| 6G | 3 | 302 | 158 | 433 | 11 | 1 | 0.7 | 0.5 | 0.2 |
| 供給電圧(相×電圧×周波数) | 単層 200V(50Hz)・220v(60Hz) | ||||||||
製品の特長

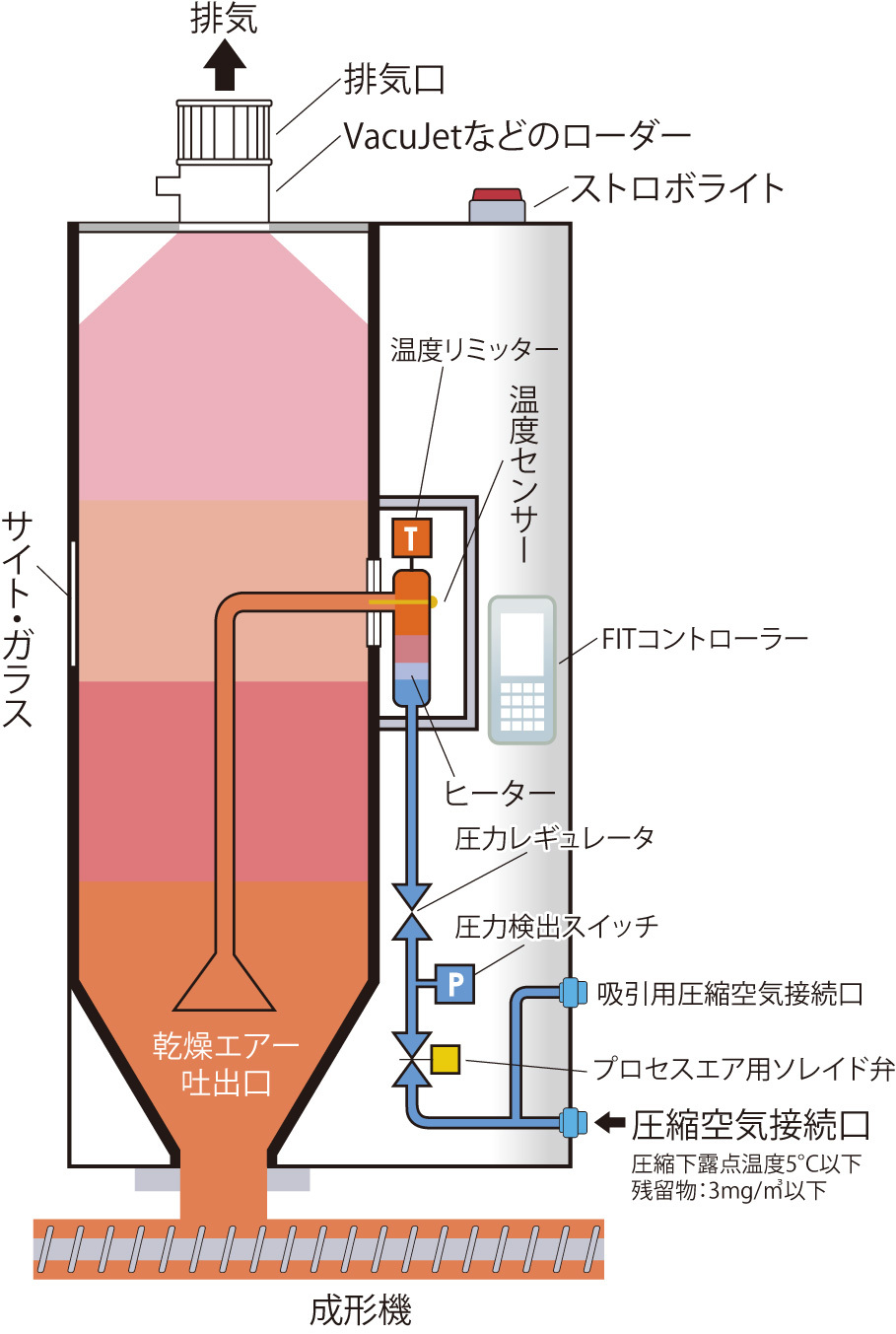

◎シンプルな構造
圧縮空気を用いたシンプルで合理的な乾燥方法で、無駄をなくしました。シンプルの中に良く考えられた様々なアイデアが盛り込まれています。
プラスチック成形で除湿剤を使用する材料乾燥方法が主流となった後、除湿乾燥機には定期的な保守が不可欠となり、成形コストを圧迫していました。CARDは保守費用がほとんど不要、乾燥コストも安いユニークな材料乾燥方法のため、吸湿性樹脂だけでなく、非吸湿性樹脂の成形安定にもご使用いただける除湿乾燥機です。
◎全ての樹脂材料に
高い乾燥能力の求められるPA・PC・PETをはじめ、全ての樹脂材料に対し安定した乾燥能力を発揮します。
◎様々な条件に対応
ホッパー及び内部配管は腐食に強いステンレス製。200℃までの高断熱ホッパー。設置場所を選ばないコンパクト設計で、搬送用ローダーで材料を送ることはもちろん成形機に直接搭載も可能です。
◎エコロジー
乾燥に消耗品を使わないので、廃棄物は一切でません。環境にも優しい乾燥機です。
◎メンテナンスフリー&3年保証
乾燥能力が時間経過により変化せず、メンテナンスフリー。メーカーによる3年保証。
◎低コスト設計
圧縮乾燥能力の他に必要なエネルギーはヒーターのみ。ランニングコストを比べてみてください。
◎様々な機能
| カウントダウンタイム | 乾燥終了までの時間をカウントダウンします。 |
|---|---|
| スリープモード | 乾燥された樹脂が長時間搬送されない場合、材料の劣化を防ぐために保温状態にして乾燥した状態を保ちます。 |
| RAMPモード | いきなり高温で乾燥させるとブリッジの恐れがある樹脂を低温で予備乾燥させます。 |
| レシピの選択 | 一般的に使用されている22種類の樹脂の最も適した乾燥条件が登録されています。 レシピからご使用の樹脂を選択することによりその樹脂にあった乾燥が可能です。 |
乾燥能力・仕様
Gシリーズは超小型成形機への搭載の為に最適設計された超小型ドライヤです。
ホッパー容量
□1ℓ（0.65kg）□3ℓ（1.95kg）□6ℓ（3.9kg）
※制御系を簡素化したシンプルでお求めやすいモデルもご用意しております。
| 樹脂名 | 温度(℃) | 時間(h) |
1ℓ |
3ℓ |
6ℓ |
| ABS | 80 | 2 | 0.30 | 1.00 | 2.00 |
| ASA | 80 | 2~3 | 0.20 | 0.65 | 1.30 |
| CA | 80 | 2 | 0.30 | 1.00 | 2.00 |
| CAB | 75 | 2 | 0.30 | 1.00 | 2.00 |
| CP | 75 | 4 | 0.16 | 0.50 | 1.00 |
| EVA | 80 | 2 | 0.30 | 1.00 | 2.00 |
| EVOH | 120 | 5 | 0.13 | 0.40 | 0.80 |
| LCP | 150 | 4 | 0.16 | 0.50 | 1.00 |
| PA6/6.6 | 80 | 4 | 0.16 | 0.50 | 1.00 |
| PA6.10/11/12 | 80 | 4 | 0.16 | 0.50 | 1.00 |
| PBTP | 140 | 2~3 | 0.20 | 0.65 | 1.30 |
| PC | 120 | 2 | 0.30 | 1.00 | 2.00 |
| PE | 85 | 1~2 | 0.30 | 1.00 | 1.00 |
| PEEK | 150 | 3 | 0.20 | 0.65 | 1.30 |
| PES | 150 | 2~3 | 0.20 | 0.65 | 1.30 |
| PET | 180 | 4 | 0.20 | 0.60 | 1.20 |
| PET G | 75 | 6 | 0.11 | 0.35 | 0.65 |
| PI | 120 | 2~3 | 0.20 | 0.65 | 1.30 |
| PMMA | 80 | 2~3 | 0.20 | 0.65 | 1.30 |
| POM | 100 | 2~3 | 0.20 | 0.65 | 1.30 |
| PP | 90 | 3 | 0.20 | 0.65 | 1.30 |
| PPS | 150 | 2 | 0.30 | 1.00 | 2.00 |
| PS | 80 | 1~2 | 0.30 | 1.00 | 2.00 |
| PSU | 120 | 1~2 | 0.30 | 1.00 | 2.00 |
| PUR/TPU | 90 | 2~3 | 0.20 | 1.00 | 2.00 |
| SAN | 80 | 2 | 0.30 | 1.00 | 2.00 |
| SB | 80 | 1~2 | 0.30 | 1.00 | 2.00 |
| TPE | 100 | 2~3 | 0.20 | 1.00 | 2.00 |
Sシリーズはホッパー容量を10ℓ〜160ℓと幅広く取り揃えております。ローダーでの搬送はもちろん、コンパクトな設計で成形機に直接搭載する事も可能です。
ホッパー容量
□10ℓ（6.5kg）□20ℓ（13kg）□40ℓ（26kg）□70ℓ（45.5kg）□110ℓ（71.5kg）
□160ℓ（104kg）
※制御系を簡素化したシンプルでお求めやすいモデルもご用意しております。
| 樹脂名 | 温度(℃) | 時間(h) |
10ℓ |
20ℓ |
40ℓ |
| ABS | 80 | 2 | 3.25 | 6.50 | 13.00 |
| ASA | 80 | 2~3 | 2.15 | 2.30 | 8.60 |
| CA | 80 | 2 | 3.25 | 6.50 | 13.00 |
| CAB | 75 | 2 | 3.25 | 6.50 | 13.00 |
| CP | 75 | 4 | 1.60 | 3.30 | 6.50 |
| EVA | 80 | 2 | 3.25 | 6.50 | 13.00 |
| EVOH | 120 | 5 | 1.30 | 2.60 | 5.20 |
| LCP | 150 | 4 | 1.60 | 3.30 | 6.50 |
| PA6/6.6 | 80 | 4 | 1.60 | 3.30 | 6.50 |
| PA6.10/11/12 | 80 | 4 | 1.60 | 3.30 | 6.50 |
| PBTP | 140 | 2~3 | 2.15 | 2.30 | 8.60 |
| PC | 120 | 2 | 3.25 | 6.50 | 13.00 |
| PE | 85 | 1~2 | 3.25 | 6.50 | 13.00 |
| PEEK | 150 | 3 | 2.15 | 2.30 | 8.60 |
| PES | 150 | 2~3 | 2.15 | 2.30 | 8.60 |
| PET | 180 | 4 | 2.00 | 4.00 | 8.44 |
| PET G | 75 | 6 | 1.10 | 2.20 | 4.30 |
| PI | 120 | 2~3 | 2.15 | 2.30 | 8.60 |
| PMMA | 80 | 2~3 | 2.15 | 2.30 | 8.60 |
| POM | 100 | 2~3 | 2.15 | 2.30 | 8.60 |
| PP | 90 | 3 | 2.15 | 2.30 | 8.60 |
| PPS | 150 | 2 | 3.25 | 2.30 | 8.60 |
| PS | 80 | 1~2 | 3.25 | 2.30 | 8.60 |
| PSU | 120 | 1~2 | 3.25 | 2.30 | 8.60 |
| PUR/TPU | 90 | 2~3 | 3.25 | 2.30 | 8.60 |
| SAN | 80 | 2 | 3.25 | 2.30 | 8.60 |
| SB | 80 | 1~2 | 3.25 | 2.30 | 8.60 |
| TPE | 100 | 2~3 | 3.25 | 2.30 | 8.60 |
圧縮空気の消費量を抑えるために開発されたMシリーズ。変速型ブロワーを利用し精密な温度制御により、圧縮空気の消費量を従来品より約70％削減。
ホッパー容量
□70ℓ（45.5kg）□110ℓ（71.5kg）□160ℓ（104kg）□225ℓ（146.25kg）
□350ℓ（227.5kg）
| 樹脂名 | 温度(℃) | 時間(h) |
110ℓ |
160ℓ |
| ABS | 80 | 2 | 36.00 | 52.00 |
| ASA | 80 | 2~3 | 24.00 | 35.00 |
| CA | 80 | 2 | 36.00 | 52.00 |
| CAB | 75 | 2 | 36.00 | 52.00 |
| CP | 75 | 4 | 18.00 | 26.00 |
| EVA | 80 | 2 | 36.00 | 52.00 |
| EVOH | 120 | 5 | 14.00 | 21.00 |
| LCP | 150 | 4 | 18.00 | 26.00 |
| PA6/6.6 | 80 | 4 | 18.00 | 26.00 |
| PA6.10/11/12 | 80 | 4 | 18.00 | 26.00 |
| PBTP | 140 | 2~3 | 24.00 | 35.00 |
| PC | 120 | 2 | 36.00 | 52.00 |
| PE | 85 | 1~2 | 36.00 | 52.00 |
| PEEK | 150 | 3 | 24.00 | 35.00 |
| PES | 150 | 2~3 | 24.00 | 35.00 |
| PET | 180 | 4 | 22.00 | 32.00 |
| PET G | 75 | 6 | 12.00 | 17.00 |
| PI | 120 | 2~3 | 24.00 | 35.00 |
| PMMA | 80 | 2~3 | 24.00 | 35.00 |
| POM | 100 | 2~3 | 24.00 | 35.00 |
| PP | 90 | 3 | 24.00 | 35.00 |
| PPS | 150 | 2 | 36.00 | 52.00 |
| PS | 80 | 1~2 | 36.00 | 52.00 |
| PSU | 120 | 1~2 | 36.00 | 52.00 |
| PUR/TPU | 90 | 2~3 | 36.00 | 52.00 |
| SAN | 80 | 2 | 36.00 | 52.00 |
| SB | 80 | 1~2 | 36.00 | 52.00 |
| TPE | 100 | 2~3 | 36.00 | 52.00 |
2段階独立制御により大量の材料を低コストで安定した乾燥を実現しました。横に幅を取らないコンパクトな設計になっておりますので、設置面積は小さくて済みます。最大のもので3,500ℓの装置をご用意いたしております。
ホッパー容量
□250ℓ（162.5kg）□450ℓ（292.5kg）□600ℓ（390kg）□850ℓ（552.5kg）
□1,250ℓ（812.5kg）□1,650ℓ（1,072.5kg）□2,000ℓ（1,300kg）
□2,500ℓ（1,625kg）□3,000ℓ（1,950kg）□3,500ℓ（2,275kg）
| 樹脂名 | 温度(℃) | 時間(h) |
250ℓ |
450ℓ |
600ℓ |
| ABS | 80 | 2 | 80.00 | 145.00 | 195.00 |
| ASA | 80 | 2~3 | 55.00 | 100.00 | 130.00 |
| CA | 80 | 2 | 80.00 | 145.00 | 195.00 |
| CAB | 75 | 2 | 80.00 | 145.00 | 195.00 |
| CP | 75 | 4 | 40.00 | 75.00 | 100.00 |
| EVA | 80 | 2 | 80.00 | 145.00 | 195.00 |
| EVOH | 120 | 5 | 32.00 | 60.00 | 80.00 |
| LCP | 150 | 4 | 40.00 | 75.00 | 100.00 |
| PA6/6.6 | 80 | 4 | 40.00 | 75.00 | 100.00 |
| PA6.10/11/12 | 80 | 4 | 40.00 | 75.00 | 100.00 |
| PBTP | 140 | 2~3 | 55.00 | 100.00 | 130.00 |
| PC | 120 | 2 | 80.00 | 145.00 | 195.00 |
| PE | 85 | 1~2 | 80.00 | 145.00 | 195.00 |
| PEEK | 150 | 3 | 55.00 | 100.00 | 130.00 |
| PES | 150 | 2~3 | 55.00 | 100.00 | 130.00 |
| PET | 180 | 4 | 50.00 | 90.00 | 120.00 |
| PET G | 75 | 6 | 27.00 | 50.00 | 65.00 |
| PI | 120 | 2~3 | 55.00 | 100.00 | 130.00 |
| PMMA | 80 | 2~3 | 55.00 | 100.00 | 130.00 |
| POM | 100 | 2~3 | 55.00 | 100.00 | 130.00 |
| PP | 90 | 3 | 55.00 | 100.00 | 130.00 |
| PPS | 150 | 2 | 80.00 | 145.00 | 195.00 |
| PS | 80 | 1~2 | 80.00 | 145.00 | 195.00 |
| PSU | 120 | 1~2 | 80.00 | 145.00 | 195.00 |
| PUR/TPU | 90 | 2~3 | 80.00 | 145.00 | 195.00 |
| SAN | 80 | 2 | 80.00 | 145.00 | 195.00 |
| SB | 80 | 1~2 | 80.00 | 145.00 | 195.00 |
| TPE | 100 | 2~3 | 80.00 | 145.00 | 195.00 |
カードシリーズ製品仕様
材料乾燥量は、材料のかさ密度を0.65kg/ρ（PETは0.8kg/ρ)とし、原料メーカーの推奨乾燥時間を基にしております。
Gシリーズ
| 商品名 | 圧縮空気消費量 (Nh3/h) |
幅 (mm) |
奥行 (mm) |
高さ (mm) |
重量 (kg) |
最大乾燥処理量【2h】 (kg/h) |
大乾燥処理量【3h】 (kg/h) |
大乾燥処理量【4h】 (kg/h) |
供給電力 (kw) |
| G-1ℓ | 1 | 143 | 99 | 242 | 4 | 0.32 | 0.22 | 0.15 | 0.2 |
| G-3ℓ | 2 | 278 | 133 | 345 | 9 | 1 | 0.7 | 0.5 | 0.2 |
| G-6ℓ | 3 | 302 | 158 | 433 | 11 | 1 | 0.7 | 0.5 | 0.2 |
| 供給電圧(相×電圧×周波数) | 単層 200V(50Hz)・220v(60Hz) | ||||||||
S/Eシリーズ
| 商品名 | 圧縮空気消費量 (Nh3/h) |
幅 (mm) |
奥行 (mm) |
高さ (mm) |
重量 (kg) |
最大乾燥処理量【2h】 (kg/h) |
大乾燥処理量【3h】 (kg/h) |
大乾燥処理量【4h】 (kg/h) |
供給電力 (kw) |
| S/E-10ℓ | 4 | 335 | 298 | 477 | 20 | 3.2 | 2.2 | 1.6 | 1.1 |
| S/E-20ℓ | 7 | 365 | 336 | 629 | 26 | 6.4 | 4.4 | 3.2 | 1.1 |
| S/E-40ℓ | 13 | 420 | 383 | 825 | 34 | 12.8 | 8.8 | 6.4 | 1.1 |
| S/E-70ℓ | 23 | 468 | 433 | 989 | 48 | 22 | 15 | 11 | 3.1 |
| S/E-110ℓ | 37 | 509 | 474 | 1204 | 64 | 35 | 24 | 18 | 3.1 |
| S/E-160ℓ | 52 | 547 | 518 | 1362 | 79 | 51 | 35 | 26 | 3.1 |
| 供給電圧(相×電圧×周波数) | 単層 200V(50Hz)・220v(60Hz) | ||||||||
Mシリーズ
| 商品名 | 圧縮空気消費量 (Nh3/h) |
幅 (mm) |
奥行 (mm) |
高さ (mm) |
重量 (kg) |
最大乾燥処理量【2h】 (kg/h) |
大乾燥処理量【3h】 (kg/h) |
大乾燥処理量【4h】 (kg/h) |
供給電力 (kw) |
| M-110ℓ | 11 | 509 | 474 | 1204 | 64 | 35 | 24 | 18 | 4.1 |
| M-160ℓ | 16 | 547 | 518 | 1362 | 79 | 51 | 35 | 26 | 4.1 |
| 供給電圧(相×電圧×周波数) | 単層 200V(50Hz)・220v(60Hz) | ||||||||
Lシリーズ
| 商品名 | 圧縮空気消費量 (Nh3/h) |
幅 (mm) |
奥行 (mm) |
高さ (mm) |
重量 (kg) |
最大乾燥処理量【2h】 (kg/h) |
大乾燥処理量【3h】 (kg/h) |
大乾燥処理量【4h】 (kg/h) |
供給電力 (kw) |
| L-250ℓ | 19 | 640 | 640 | 1820 | 290 | 80 | 55 | 40 | 9 |
| L-450ℓ | 32 | 640 | 640 | 2310 | 320 | 144 | 99 | 72 | 9 |
| L-600ℓ | 42 | 820 | 820 | 2455 | 490 | 192 | 132 | 96 | 17 |
| L-850ℓ | 60 | 820 | 820 | 2835 | 530 | 272 | 187 | 136 | 17 |
| L-1250ℓ | 83 | 1040 | 1040 | 3285 | 730 | 400 | 275 | 200 | 35 |
| L-1650ℓ | 115 | 1040 | 1040 | 3550 | 780 | 528 | 363 | 264 | 35 |
| XL-2000ℓ | 140 | 1360 | 1360 | 3860 | 1170 | 640 | 440 | 320 | 60 |
| XL-2500ℓ | 175 | 1360 | 1360 | 4120 | 1240 | 800 | 550 | 400 | 60 |
| XL-3000ℓ | 210 | 1510 | 1510 | 4360 | 1450 | 960 | 660 | 480 | 77 |
| XL-3500ℓ | 245 | 1510 | 1510 | 4615 | 1560 | 1120 | 770 | 560 | 77 |
| 供給電圧(相×電圧×周波数) | 3層 200V(50Hz)・220v(60Hz) 4層 200V(50Hz)・220v(60Hz) |
||||||||
※CARD Eシリーズでは圧縮空気流用は一定になります。（最少圧縮空気流量＝最大圧縮空気流量）
※CARD Gシリーズではホッパーローダーを含む高さになります。
※事前の予告無しに仕様・デザイン等は変更になる場合がございます。
